Flash MX里新增加的画图功能
一:
Flash MX里新增加的画图功能概述
Using
MoveTo, lineTo and CreateEmptyMovieClip (Drawing Object)

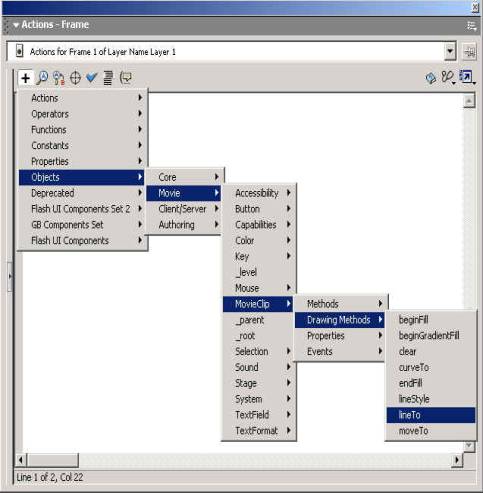

在flash
MX里新增加了画线的功能,你可以打开Action面板,点击:"+"-'Objects
----'Movie---'Movie
Clip---'Drawing Methods.
在绘画的功能里增加了脚本语句:
beginFill,beginGradientFill,clear,curveTo,endFill,lineStyle,lineTo和
moveTo见下图所示.
二: FlashMX里新增加的画图功能beginFill
beginFill
开始填充的颜色
在flash MX里新增加的功能,用于Flash Player6播放器.
用法: myMovieClip.beginFill ([rgb[,alpha]])
参数变量:
rgb是十六进制的颜色值(例如红色是: 0xFF0000, 蓝色是 0x0000FF,等等.)，如果给定的值不正
确或者没有给定填充的颜色值，那么这个填充颜色的功能实现不了。
Alpha是0-100的一个整数。它是填充颜色的透明度。如果没有给定这个值，系统默认的是实体填
充（solid格式）；如果给定的值小于0，Flash MX取Alpha为0；如果给定的值大于100，Flash
MX取100。
方法：指出了一个新建画图的路径，如果一个开放的路径存在，并且路径闭合，就可以用相关的
颜色填充。它的用法和endFill是相似的。
三FlashMX里新增加的画图功能beginGradientFill（渐变填充?/p>
beginGradientFill
使用范围：Flash MX，
播放器支持：Flash Player 6.
用法：myMovieClip.beginGradientFill (fillType,
colors, alphas, ratios, matrix)
参数变量：
fillType：填充的类型是：直线渐变填充还是放射状填充
Colors：填充的颜色RGB值（例如红色是: 0xFF0000, 蓝色是 0x0000FF,等等.)
Alphas：是响应填充颜色的透明度，其有效值为0－100，如果小于0，Flash会自动取0；大
于100的时候，Flash 只取100。
Ratios表示为颜色分配的比例，有效值为0－255。
Matrix是一个变换矩阵。它可以用下面的3×3的矩阵方法来表示：
a b c
d e f
g h i
看下面的一个具体实例：
_root.createEmptyMovieClip( "grad", 1 );
with ( _root.grad )
{
colors = [ 0xFF0000, 0x0000FF ];
alphas = [ 100, 100 ];
ratios = [ 0, 0xFF ];
matrix = { a:200, b:0, c:0, d:0, e:200, f:0, g:200,
h:200, i:1 };
beginGradientFill( "linear", colors, alphas,
ratios, matrix );
moveto(100,100);
lineto(100,300);
lineto(300,300);
lineto(300,100);
lineto(100,100);
endFill();
}
解释一下上面的原码：
在主场景里创建一个空的MC，这也是Flash MX新增加的功能，给其命名为grad.
With是对场景中的MovieClip进行引用的，替代了tellTarget。
colors = [ 0xFF0000, 0x0000FF ]是颜色矩阵，0xFF0000代表红色，0x0000FF代表兰色。
alphas = [ 100, 100 ];是颜色透明度，两个100分别表示红色和兰色都是实体填充（
solid）。
matrix = { a:200, b:0, c:0, d:0, e:200, f:0, g:200,
h:200, i:1 }颜色分配矩阵
beginGradientFill( "linear", colors, alphas,
ratios, matrix )
渐变填充的方式是直线渐变，颜色用上面定义过的红色和兰色，透明度为100，变换比率红
色为0，兰色为0xFF；变换矩阵为上述给定的方式。下面的是：
moveto(100,100);以（100，100）为起点画线
lineto(100,300); 从起点画到（100，300）
lineto(300,300); 从点（100，300）画到点(300,300)
lineto(300,100); 从点(300,300)画到点(300,100)
lineto(100,100); 从点（300，100）画到起点（100，100）

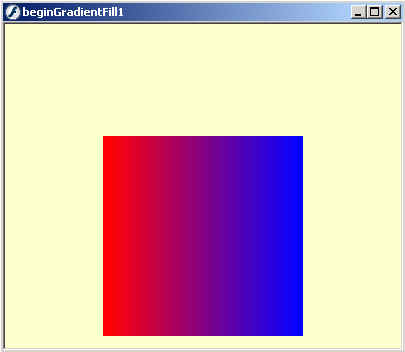

输出的结果如下图所示：
我们改变一下颜色变换矩阵，将上述matrix代码改为下面的形式，其它不变
matrix = { matrixType:"box", x:100, y:100,
w:200, h:200, r:(45/180)*Math.PI };
_root.createEmptyMovieClip( "grad", 1 );
with ( _root.grad )
{
colors = [ 0xFF0000, 0x0000FF ];
alphas = [ 100, 100 ];
ratios = [ 0, 0xFF ];
matrix = { matrixType:"box", x:100, y:100,
w:200, h:200, r:(45/180)*Math.PI };
beginGradientFill( "linear", colors, alphas,
ratios, matrix );
moveto(100,100);
lineto(100,300);
lineto(300,300);
lineto(300,100);
lineto(100,100);
endFill();
}

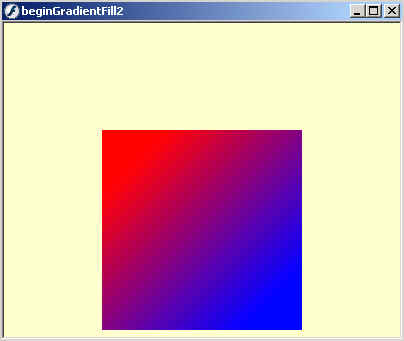

输出的结果如图所示：
我们随便把颜色值改变一下
matrix = { a:100, b:50, c:50, d:230, e:20, f:80, g:200,
h:200, i:70 };

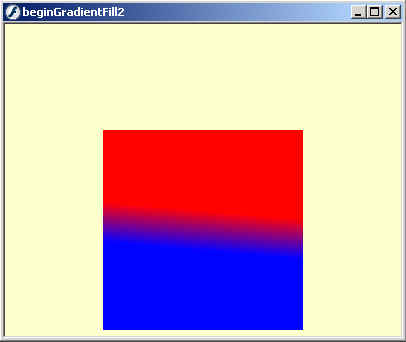

看一下输出的结果：
四:FlashMX里新增加的画图功能
clear(擦除绘图)
使用范围：Flash MX，
播放器支持：Flash Player 6.
用法：myMovieClip.clear()
说明：删除所有与myMovieClip有关的命令，但是用Flash绘图工具画出来的线或是形状
不受该命令的影响。
在上面的脚本语句里加入：
_root.grad.clear();
在进行测试的时候，矩形彩图就看不到了。
五．FlashMX里新增加的画图功能lineStyle（线条的类型）
使用范围：Flash MX
播放器支持：Flash Player 6. （Flash MX）
用法
myMovieClip.lineStyle ([thickness[, rgb[, alpha]]])
thickness：线的粗细、
rgb：颜色标记符号、
alpha：透明度
参数变量：
Thickness：是线条粗细的一个整数值，可以在0－255之间取值。
Rgb是一个16进制的颜色表示值（例如:红色为0xFF0000, 兰色为 0x0000FF, 等等），如果
没有定义FlashMX默认的为0x000000（黑色）
透明度：是一个整型变量，显示着线颜色的透明度；值的范围为：0－100。如果此值没有
定义，默认值为：100（实线）。如果值取的小于0，Flash MX自动取0；如果此值大于
100，Flash MX取100。
说明：
定义一个直线的类型是Flash用户为后面画直线或者曲线时调用方便而定义的，你可以给出
不同的参数来改变线的形式，也可以在画图中间随时定义某一段线条的形式。
例如：
The following code draws a triangle with a 5-point, solid
magenta line and no
fill.
_root.createEmptyMovieClip( "triangle", 1 );
with ( _root.triangle )
{
lineStyle( 5, 0xff00ff, 100 );
moveTo( 200, 200 );
lineTo( 300,300 );
lineTo( 100, 300 );
lineTo( 200, 200 );
}
第一句：_root.createEmptyMovieClip(
"triangle", 1 );
建立一个空的动态MC，名字为"triangle"
with ( _root.triangle )
指定MC路径
lineStyle( 5, 0xff00ff, 100 )；
定义线条的形式，粗细值取5，颜色0xff00ff为粉红色，透明度为100，
下面是画三角形起点为（200，200），其它点为（300，300，）和（100，300）

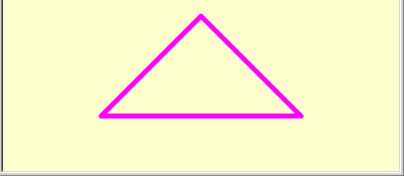

看一下输出的结果
六: FlashMX里新增加的画图功能概述lineTo（画直线）
MovieClip.lineTo
应用范围：Flash MX
播放器支持：Flash Player 6. （Flash MX）
用法：myMovieClip.lineTo (x, y)
参数变量
x当前MC里的水平方向的x坐标，是一个整型变量
y当前MC里的水平方向的y坐标值，是一个整型变量
说明
方法：用定义的线形画一条线到点（x，y）；现在正在画的点作为下一个点的起始位置（
x，y）。如果你正在用的MC需要画线，就调用lineTo语句，如果在调用moveTo语句之前调
用lineTo的话，那么目前默认的位置点为（0，0），如果参数没有设置，这种画线的方法
就失效了。当前画的位置没有改变。
_root.createEmptyMovieClip ("triangle", 1);
with (_root.triangle){
beginFill (0x0000FF, 50);
lineStyle (5, 0xFF00FF, 100);
moveTo (200, 200);
lineTo (300, 300);
lineTo (100, 300);
lineTo (200, 200);
endFill();
}

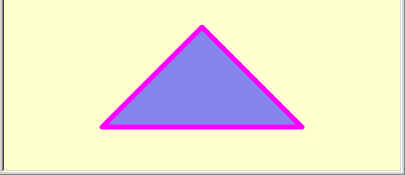

这个例子和上面4中的例子是一样的，只不过多了两条语句：
beginFill (0x0000FF, 50);
endFill();
填充颜色是紫色
七: Flash MX里新增加的画图功能MovieClip.curveTo（画曲线）
MovieClip.curveTo（画曲线）
Availability （使用范围）
Flash Player 6. （Flash MX）
Usage（用法）
myMovieClip.curveTo (controlX, controlY, anchorX,
anchorY)
controlX控制点的x坐标，是个整型变量；
controlY控制点y坐标，是整型变量；
anchorX锚点x坐标，是整型变量；
anchorY锚点的y坐标，是整型变量。
看下面的例子
_root.createEmptyMovieClip( "circle", 1 );
with ( _root.circle )
{
lineStyle( 0, 0x0000FF, 100 );
beginFill( 0xFF0000 );
moveTo( 300, 300 );
curveTo( 400, 300, 400, 200 );
curveTo( 400, 100, 300, 100 );
curveTo( 200, 100, 200, 200 );
curveTo( 200, 300, 300, 300 );
endFill();
}
效果图：
如果没有endfill（）
看下面的例子原码：cure2.fla
_root.createEmptyMovieClip( "circle", 1 );
with ( _root.circle )
{
lineStyle( 0, 0x0000FF, 100 );
beginFill( 0xFF0000 );
moveTo( 300, 300 );
curveTo( 400, 300, 400, 200 );
