Flash MX绘图工具的应用

序言

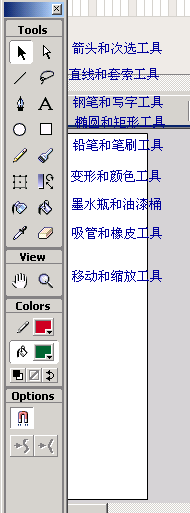

在Flash MX里增加了一些新工具也就是变形工具,也给出了新的特性,下面我们顺序介绍

Flash MX工具.的具体使用。

一. 箭头工具:

操作方式:点击箭头,使它处于按下状态

状态:鼠标：呈箭头形式（黑色实心箭头）

应用方式:具体用箭头工作有两种方式

1. 点击工作区的对象(graphic,button 或者movie或者文字等),对象呈选中状态.，如果想

取消选择,只需再点击一些对象即可.如图2所示：

图2

2. 拖动鼠标呈矩形方框,然后选中目标,使目标呈选中状态多用于(对多个对象进行操作)如

图2.3所示：

图3

被所选中的状态如图2.4所示

图4

想取消选择,再点击一次即可.但是如果想取消多个中的一个对象,需要按下shift键的同时

单击一下要取消的对象.该对象就会被选中.

3．选中对象，然后很自如地拖动，改变其位置。如图2.5所示

图5

4．改变边线: 这也是箭头工具常用的操作.

例如一条直线,想使其弯曲,将箭头放到直线的下面,可以看到在箭头旁边多出一个小弧形的

标记,这意味着你可以改变这条直线.如图2。6所示

图6

拖动一下箭头，边线改变成如图2.7所示

图7

松开开箭头可以出现图2.8所示的效果

图8

按照上面的方法拖动边线，可以很随意地将图像修改为我们希望的形状

二．辅助选择工具

操作方式:点击箭头,使它处于按下状态

状态:鼠标呈箭头形式（但是是白色的空心箭头）

应用方式：

1． 点击对象，可以看到边界的节点数，如图2.9

图9

2． 拖动鼠标呈矩形方框,然后选中目标，可以看到多个对象的节点

如图2.10所示

图10

3． 用次选箭头选中图2.10的节点，可以改变其形状，以及各个节点的切线。如图2.11所示

图11

松开鼠标以后的变形结果如图2.14所示。在点击一些鼠标，节点消失。

图14

4． 选中切线的端点，当箭头呈 形状的时候，可以改变节点的方向，从而改变现有的图形

的形状。这和箭头工具在改变形状方面比较灵活多了

三．直线工具

操作方式:点击直线工具,使它处于按下状态

状态:鼠标呈十字形式

应用方式：顾名思义是画直线用的，当点击直线工具后，在工作区会出现Propertites。这

是Flash MX新增加的特性面板（属性面板，更有利于操作）如图2.15所示

图15

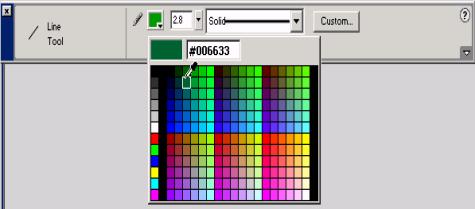

1 直接在工作去画直线。直线的颜色、粗细、形状等在属性面板里直接调整，非常方便。

如图2.16,2.17,和图2.16所示

图16

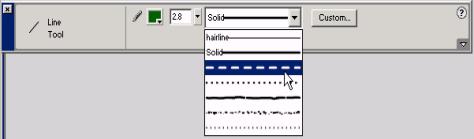

2．直线线型的选取：有头发丝细的线（hairline）、实线（solid）、虚线、点画线等，

如图2.17所示。

图17

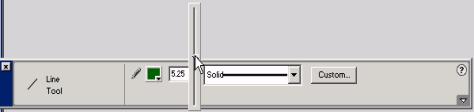

3．直线粗细的确定：可以在滑尺内调整选取，见图2.18

图18

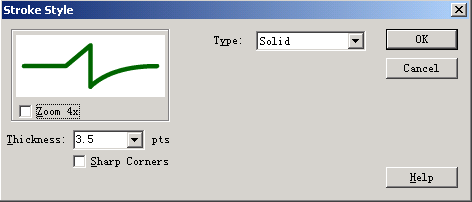

4．属性面板里的Custom是自定义直线工具，点击它打开Stroke面板，如图2.19所示

图19

5.属性面板上的问号是帮助符号，点击它，可以在Flash MX附带的帮助里看到直线工具的具体用法。

6．画线技巧：按下Shift键的同时，画直线，可以画出水平线，竖直线和45度的斜线。

7．下面是用不同的形状和不同粗细的直线画出的直线组合，如图2.20所示

图20

四．套索工具

操作方式:点击套索,使它处于按下状态

状态:鼠标呈套索形式

应用方式：它的主要作用也是选取对象的，但和箭头是不一样的。箭头拖动出的范围是矩

形方框，而套索工具选取的是任意形状。当套索工具被选中的时候，下面的选择方式

Optation有三种如图2.21所示：

图21

1． 魔术棒：上面的两个魔术棒，前面的一个是被选中状态，后面的是魔术棒的设置，点

击可以看到Magic Wand Setting面板，如图2.22所示

图22

上面的Threshold,是界限值，下面的Smothing是选取范围边界的光滑程度。

Pixels：以象素为单位的光滑度

Rough：比较粗造

Normal:普通模式

Smooth：光滑

2． 图2.21下面的是多义线形状的选取工具，利用它可以更细致地确定选取的范围。

五．钢笔工具

我们在上面用箭头和次选工具改变边界，但节点数无法控制。钢笔工具弥补了上面的缺点

，可以用它增加或减少节点，是改变边线的操作更灵活。下面我们来看看具体的用法。

使用钢笔工具可以精确地画直线或光滑的曲线，可以给出线段的节点或分段，可以将直线

变为曲线，也可以调整节点的斜率来改变其弯曲度。

1． 用钢笔工具画直线

a． 选取钢笔工具

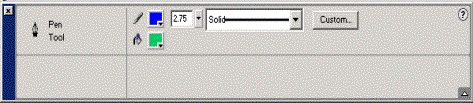

b． 在钢笔工具的属性面板里设定其参数，见图2.23

c.在工作舞台上你选取画线的位置点击一下，确定了线段的第一个点。

d．点击线段的另一个节点，如果按住Shift键，可以强制画45度或90度的线。

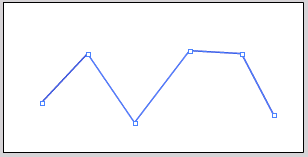

e．结束画线：双击最后一个节点或者是画的封闭的图形也可以自行结束。如图2.24 所示。

2． 改变直线成曲线。

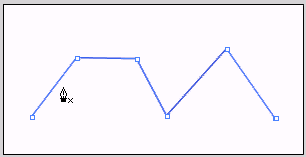

⑴ 在上面图2.24中如果我们想增加节点或是用钢笔工具把直线改变成曲线，结果实现不了

，出现图2.25所示的结果，在钢笔工具旁边有一个×号

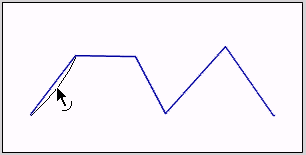

⑵ 用箭头工具将曲线变动一下，使其有一个弧度，见图2。26

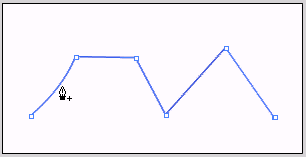

⑶ 在换回钢笔工具，将钢笔工具放到线段上，可以看到在钢笔工具旁边多出一个"＋"号，

意味着你可以在线段上加节点了。见图2.27

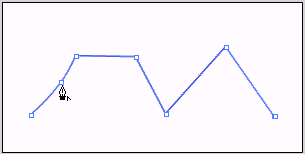

④在线段上点击一下，可以看到增加了一个新的节点，见图2.28

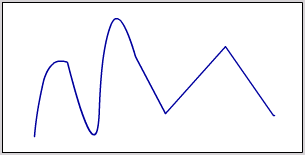

⑤这样就可以在这条线段上增加多个节点，将一条线段分为很多段。用箭头工具很容易将

其改变我曲线。如图2.29所示

3． 创建曲线路径

⑴，按下钢笔工具

⑵．在工作区先用钢笔点一个定位点

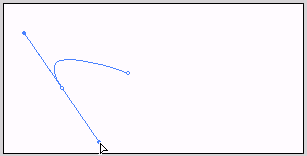

⑶．通过该点，用钢笔工具在画线就可以看到一个曲线的切线句柄，转动方向可以确定曲

线的路径，如图2.30 所示

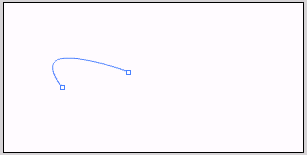

⑷拖动该点，可以确定该曲线的结束点位置，如图2.31所示

⑸．在此基础上，可以接着画其它的曲线，结束点可以随意选择。

4．调整路径上的节点（或者称为锚点）参见次选项的容。
